潜心进化 臻于至善丨科士达新一代数据中心供电解决方案

汇聚双碳科技，夯实数据之基

2022年11月9~10日

第十届数据中心标准峰会

在北京顺利举办

科士达产品部总监沈文轶受邀参与峰会

并发表主题演讲

潜心进化，臻于至善——

科士达新一代数据中心供电解决方案



数据显示，2021年全国中大型数据中心平均PUE值为1.49。而“东数西算”启动的通知文件中明确提到，“东数”节点PUE在1.25以下，“西算”节点PUE在1.2以下。从差异来看，目前存量数据中心以及新建数据中心节能压力较大，整个行业要进一步节能降碳，才能向绿色低碳转型。



数据中心的基础设施能耗占比中，除制冷设备外，最大的能耗来自供配电系统。PUE要降到1.25甚至1.20以下，除了降低制冷系统能耗，也需在供配电系统上进一步挖掘节能降碳潜力。



科士达深耕以UPS产品为代表的电力电子行业近30年，为客户提供电源类产品和解决方案。基于扎根数据中心行业的长期积淀，科士达推出新一代数据中心绿色高效供电解决方案，以新产品、新布局和新架构，推动高效节能降碳，践行数据中心绿色发展之道。

新产品

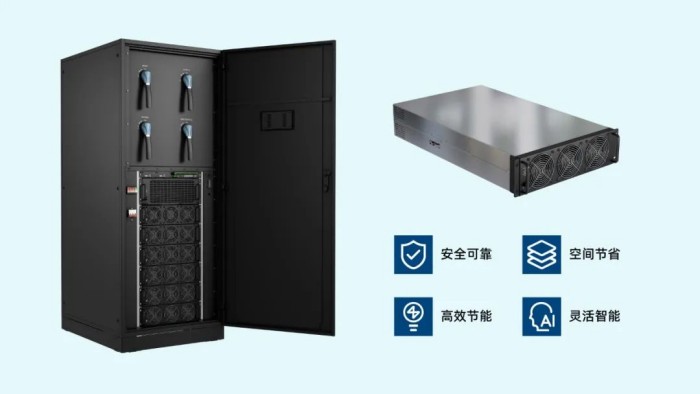

科士达超大功率模块UPS

顺应数据中心建设大型化、高密化的发展趋势，科士达推出100/125kW系列超大功率模块UPS，并在可靠性、能效、散热等方面进行了创新设计。





安全可靠

科士达100/125kW功率模块UPS具备系统域控制功能，UPS系统划分为多个功能域，每个功能域由单独的芯片控制，再借助系统CPU强大的算力，将各功能域统一起来，控制功能迅速、集中。同时采用了强大的中心化架构，优化总线路由和长度，大大提高系统的可靠性和稳定性。



此外，交错并联技术能够抵消部分纹波电流，延长核心半导体器件寿命。模块内部选用大温升裕量元器件，增强性能释放的同时，保证器件可靠性。散热方面，运用科士达多项专利散热风道设计，强化散热效率。





空间节省

单个模块高度仅为3U，功率密度最高达到2.9W/cm³。以600kVA单机系统为例，相比传统的50kW模块，能够节省22%占地面积。





高效节能

在提升效率方面，100/125kW模块内部采用SiC等新型元器件，损耗降低30%，立绕式电感可降低60%铜损，并运用三电平交错并联技术等新型拓扑中，降低电感损耗，提高变换效率。



基于一系列的改进，双变换模式下，UPS效率最高达97.1%。在HECO（超级旁路）模式下，旁路及逆变器均处于工作状态，市电与双变换切换无中断风险，效率可达99%。





灵活智能

科士达100/125kW功率模块UPS兼容铅酸电池和锂电池。单模块充电功率可达60kW，可在一小时内迅速恢复电量。可视化管理及关键器件生命周期管理功能，助力智能运维

新布局

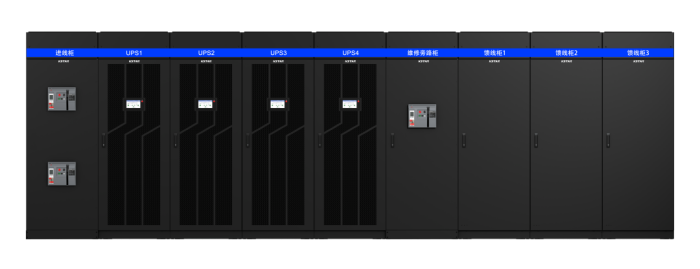

一体化电力模块

传统配电面临占地面积过大、部署周期长、效率待提升和运维不便等问题。相比传统供配电系统，科士达一体化电力模块具备简约、高效、智能三大特点，为数据中心供配电系统建设提供更优之选。







简约

减少占地面积达20%；

可缩短施工周期至2-3周；

标准化部件，支持热插拔，快速维护；

减少占地面积达20%；

可缩短施工周期至2-3周；

标准化部件，支持热插拔，快速维护；



高效

集成了3U高的100kW功率模块UPS，低耗节能；

密集母线连接，降低损耗，全链路整体效率大于95%，节能模式效率大于97%；



智能

全链路统一监控，有效监测UPS及前后端配电运行参数、断路器状态、铜排搭接点温度等；

具备元器件故障预警、温度异常预警等功能

新架构

数据中心+光伏/储能

双碳战略提出后，新能源取代化石能源成为主体能源已成为行业共识。太阳能发电、风电在能源方式里占比越高，随之催生出许多储能方面的需求。对此，科士达提出将光伏、储能融合到数据中心供电架构上，来提升数据中心绿色能源的使用比率。

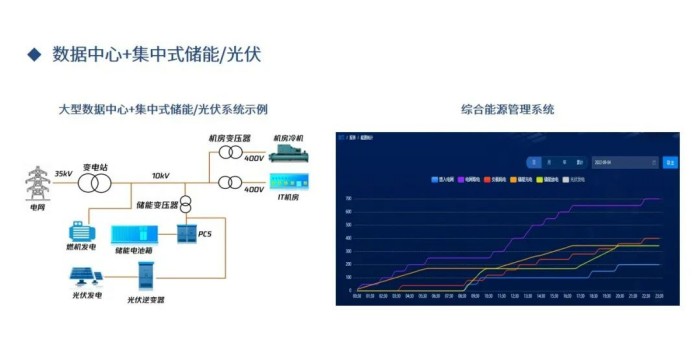

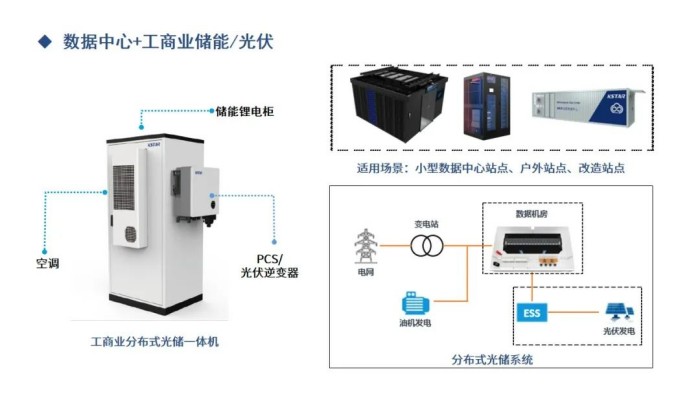

针对边缘站点与核心机房，科士达提出分别采用分布式工商业储能、大型集中式光伏储能的供电架构。储能配合光伏发电可以消除太阳能不够稳定的缺点，实现平滑出力。这种供电模式既充分消纳绿色能源，还能利用峰谷电价套利，带来经济收益。同时可以跟UPS储能做到储备合一，节约投资成本。
